Ce guide couvre les machines mécaniques à deux bobines, des années 1920 aux années 1980 : Hermes, Olivetti, Olympia, Japy, Underwood, Remington, Royal, Brother, Continental, Triumph, Adler. Le trajet du ruban est toujours le même dans son principe. Ce qui change d’un modèle à l’autre, c’est la pièce qui relève le ruban devant les marteaux — et c’est elle qui décide de la manière d’enfiler.

Reconnaître un ruban usé

Le ruban est une bande de tissu imprégnée d’encre. À chaque frappe, le caractère vient le plaquer contre le papier : c’est le choc qui dépose l’encre. À force, la bande se vide et la frappe s’affadit. Trois signes ne trompent pas :

• une écriture pâle, grise plutôt que noire ;
• des lettres partiellement imprimées, surtout les pleins comme le O ou le M ;
• une perte de contraste régulière, qui s’aggrave en fin de bobine.

Un ruban neuf règle les trois d’un coup. La différence se voit dès la première ligne.

Le trajet du ruban

Sur toutes ces machines, le ruban fait le même chemin : il part d’une bobine, contourne un guide latéral, traverse la pièce qui le relève au point de frappe, rejoint le second guide, puis s’enroule sur l’autre bobine. Quand la bobine réceptrice arrive en bout de course, un mécanisme inverse le sens et le ruban repart dans l’autre direction.

1  Les bobines — elles portent le ruban et l’entraînent d’un côté puis de l’autre.
2  Les guides latéraux — petits rouleaux, ergots ou fentes qui tiennent le ruban à plat entre la bobine et le centre.
3  Le porte-ruban — appelé aussi fourchette, vibrateur ou releveur. C’est lui qui remonte le ruban devant le marteau à chaque frappe, et c’est lui qui change d’un modèle à l’autre.

Ce qu’il vous faut

• un ruban neuf à la bonne référence — en cas de doute, envoyez-nous une photo de votre machine ;
• une feuille de papier pour l’essai final ;
• éventuellement une pince à épiler, utile sur les porte-rubans à fentes étroites.

Les bobines de votre machine

Un ruban neuf arrive enroulé sur ses deux bobines, prêt à poser. Dans la grande majorité des cas, l’opération se résume à un échange : on retire les deux anciennes bobines, on pose les neuves à leur place, et il ne reste plus qu’à faire passer le ruban dans les guides et dans le porte-ruban.

Retirer les anciennes bobines

Les bobines sont maintenues sur leur axe de trois façons, et il suffit de regarder pour savoir à laquelle vous avez affaire :

• un cliquet ou une patte latérale qu’on écarte du doigt pour libérer la bobine ;
• une molette d’entraînement ou un ergot qu’on relève d’un quart de tour ;
• rien du tout : la bobine se soulève simplement de son axe.

Dans les trois cas, on commence par libérer le ruban du porte-ruban, puis des guides latéraux, et seulement ensuite on sort les bobines. Dans cet ordre, rien ne tire et rien ne se déchire.

Poser les neuves

Les bobines neuves reprennent exactement la place des anciennes, rouge en bas s’il s’agit d’un ruban bicolore. Vérifiez qu’elles tournent librement dans leur logement et que le cliquet ou l’ergot les retient bien : c’est lui qui les entraîne, et une bobine mal engagée n’avance pas.

Reste le passage dans le porte-ruban. C’est là que les machines diffèrent vraiment, et c’est l’objet de la section Enfiler le porte-ruban plus bas.

Le cas particulier : le transfert

Certaines machines ont des bobines propres au modèle — diamètre, épaisseur, forme de l’axe, position du crochet — ou retenues par un cliquet fixe qui ne se démonte pas sans outil. On garde alors les bobines de la machine et on fait un transfert : on déroule le ruban neuf de ses bobines d’origine pour l’enrouler sur celles qui sont déjà en place.

1. Retirez l’ancien ruban et laissez les deux bobines de la machine, vides, sur leurs axes.
2. Accrochez l’extrémité du ruban neuf sur l’une des deux.
3. Faites tourner cette bobine à la main, ou avec le bouton d’avance du ruban si la machine en a un, en laissant le ruban se dérouler de sa bobine d’origine que vous tenez dans l’autre main.
4. Surveillez l’empilement : le ruban doit s’enrouler bien à plat et sans vrille, en couches régulières. Un enroulement en biais finit par frotter contre les flasques et par freiner l’avance.
5. Une fois tout le ruban transféré, accrochez l’autre extrémité sur la seconde bobine, puis rembobinez une vingtaine de centimètres dans l’autre sens : vous avez la longueur libre nécessaire pour enfiler tranquillement les guides et le porte-ruban.

Dégager le porte-ruban

Au repos, le porte-ruban est en position basse, tassé contre le chariot, et on n’y accède pas. Les notices d’époque donnent toutes le même tour de main, et il fonctionne encore parfaitement :

1. Si votre machine a un sélecteur bicolore, poussez-le sur le rouge : le porte-ruban monte à sa position la plus haute.
2. Bloquez le fixe-majuscules (la touche de verrouillage des capitales).
3. Frappez deux touches du centre du clavier en même temps, assez fermement : les deux marteaux se coincent l’un contre l’autre au point de frappe et restent accrochés en haut.

Les marteaux bloqués maintiennent le porte-ruban en l’air. Vous avez les deux mains libres et une vue dégagée sur la pièce. À la fin de l’opération, il suffira de libérer les deux marteaux et le fixe-majuscules pour que tout redescende.

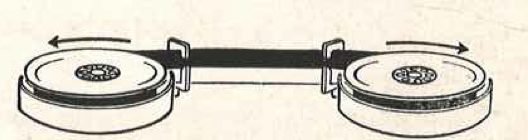

Le sens du ruban

Le sens d’enroulement compte autant que la couleur. Le ruban doit quitter chaque bobine du même côté, sans quoi il se vrille en chemin et frotte contre les guides. Sur la plupart des machines, il sort par le dessus des deux bobines.

Quelques modèles font l’inverse. Le repère gravé sur la machine, ou la photo prise avant démontage, tranche toujours : fiez-vous à eux plutôt qu’à l’habitude.

Accrocher le ruban à la bobine

Quatre systèmes de fixation existent, et ils ne se manipulent pas de la même façon. Regardez le moyeu de votre bobine vide, c’est là que tout se joue.

Les pointes du moyeu — c’est le système le plus courant. Le moyeu de la bobine porte deux ou trois petites pointes en forme de flèche. On perce le ruban avec le bout pointu, puis on le plaque bien à fond : la forme de la flèche, plus large à la base qu’à la pointe, empêche le tissu de ressortir. C’est exactement le principe d’un hameçon à ardillon. Une fois enfilé et tiré à plat, le ruban ne se décroche plus, même sous la traction de l’inversion.

Le crochet — un ergot recourbé sur le moyeu. On y pique le bout du ruban et on tire d’un coup sec pour que le tissu s’y accroche.

L’agrafe — une lame métallique qui se relève. On glisse le ruban dessous et on rabat l’agrafe sur le moyeu, ruban bien à plat, sans vrille.

L’œillet — un anneau métallique serti à l’extrémité du ruban, qui se passe sur un ergot. Sur les machines à inversion automatique, l’œillet doit rester entre la bobine et le guide latéral, jamais au-delà : c’est lui qui, en butant sur le mécanisme, déclenche le changement de sens. Monté trop loin, l’inversion ne se fait pas et le ruban se tend jusqu’à bloquer.

Enfiler le porte-ruban : quatre systèmes

Voilà le cœur du sujet, et la raison pour laquelle une notice trouvée au hasard ne correspond presque jamais à votre machine. La pièce qui relève le ruban devant les marteaux existe en quatre familles principales. Identifiez la vôtre sur les schémas ci-dessous : c’est deux minutes d’observation qui vous en économisent trente.

Pour vous repérer, regardez la pièce qui tient le ruban juste devant le point de frappe, machine porte-ruban dégagé :

• deux tiges fines au centre et deux pattes recourbées sur les côtés → système 1 ;
• une plaque pleine avec deux fentes verticales → système 2 ;
• une pièce en U avec deux petits crochets ouverts vers le haut → système 3 ;
• deux petits rouleaux ou ergots nettement écartés du centre → système 4.

1. La fourchette à dents et pattes

Portatives européennes

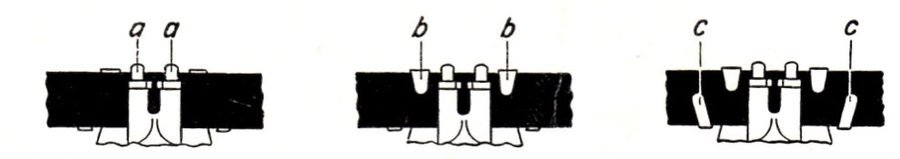

Planches d’une notice d’époque, en français

La fourchette présente deux dents fines au centre et deux pattes latérales. Le ruban se tisse entre elles : derrière, derrière, puis devant.

Cette alternance n’est pas décorative : c’est elle qui tient le ruban à plat et bien tendu au point de frappe. Un ruban passé tout droit devant la fourchette imprime pâle et se déplace latéralement à chaque frappe.

2. Le porte-ruban à fentes

Machines de bureau et portatives à plaque centrale

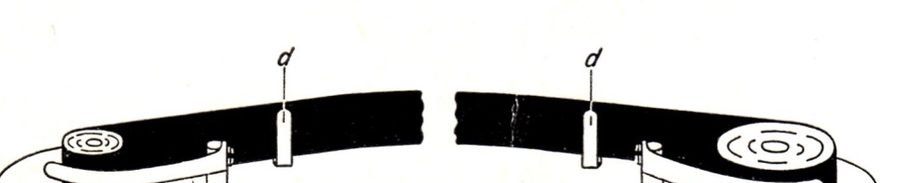

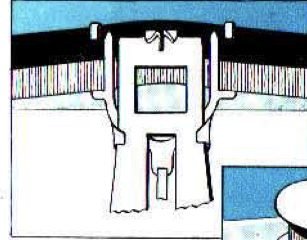

Planches d’une notice d’époque, annotée à la main

Une plaque centrale percée de deux fentes verticales encadre le point de frappe, avec un guide juste en dessous. Le ruban passe derrière le guide, puis s’insère dans la fente de gauche et dans celle de droite.

Point essentiel : toute la largeur du ruban doit être engagée dans les fentes. S’il n’y entre qu’à moitié, la frappe coupe les lettres par le haut ou par le bas.

3. Le vibrateur à crochets

Portatives américaines — Royal, Remington

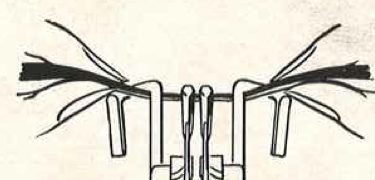

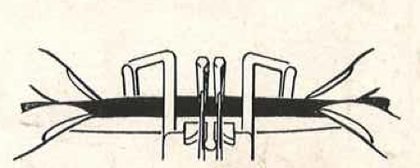

Planches d’une notice Royal Portable

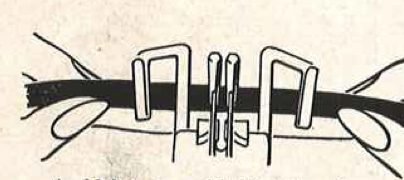

Le vibrateur est une petite pièce en U qui monte à chaque frappe ; de part et d’autre, deux crochets retiennent le ruban. La séquence ci-dessus est celle du démontage. Pour poser le ruban neuf, on reprend exactement les mêmes gestes dans l’ordre inverse : on l’amène derrière le vibrateur, on le fait descendre devant les crochets, puis on le remonte pour le loger dedans.

C’est la manœuvre qui déroute le plus, parce qu’elle se fait en trois temps et que le ruban semble prendre un chemin illogique. Elle devient évidente une fois faite.

4. Les guides à rouleaux et le releveur

Machines allemandes et suisses d’avant-guerre

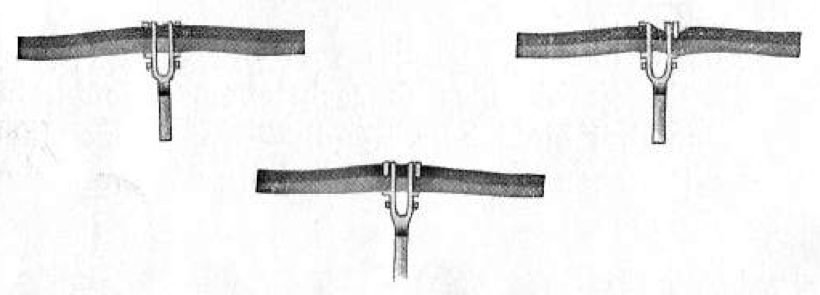

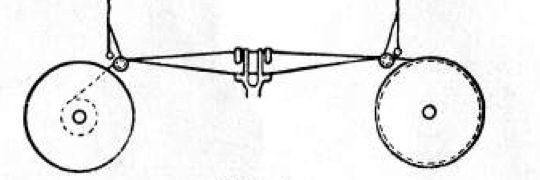

Planches d’une notice d’époque, en allemand

Deux petits rouleaux ou ergots encadrent le trajet, et le releveur occupe le centre. C’est le contournement des rouleaux qui maintient le ruban tendu : mal contourné, le ruban avance mais ne repart jamais dans l’autre sens.

Sur ces machines, le ruban s’accroche souvent à la bobine par un œillet — pensez à le laisser entre la bobine et son rouleau.

Le déroulé complet

Quatre vérifications avant de refermer

Les erreurs les plus fréquentes

Le ruban n’est qu’un des gestes d’entretien d’une machine à écrire. Pour le nettoyage, la lubrification et les réglages, voir entretenir une machine à écrire : les bons gestes.

Planches et procédures issues de notices d’époque : Royal Portable, Remington Portable, et plusieurs notices de portatives européennes des années 1930 à 1960.
